EMPALMES ELÉCTRICOS
Los empalmes eléctricos o amarres eléctricos son uniones entre dos o más conductores (cables o alambres) de una instalación eléctrica o un equipo eléctrico, esto se realiza con el fin de derivar o prolongar más conductores al circuito.
En los empalmes es muy importante enrollar o enroscar bien el empalme porque si este queda mal realizado puede hacer mal contacto y hacer fallar la instalación. Si la corriente es alta y el empalme está flojo se calentará. SI El chisporroteo o el calor producido por un mal empalme se fusionan con gases en el ambiente provocaría un incendio siendo la causa más común de muchos incendios en edificios.
Estos son algunos ejemplos de empalmes
 |
| Ojo de pez doble, Cola de rata triple y Cola de rata doble |

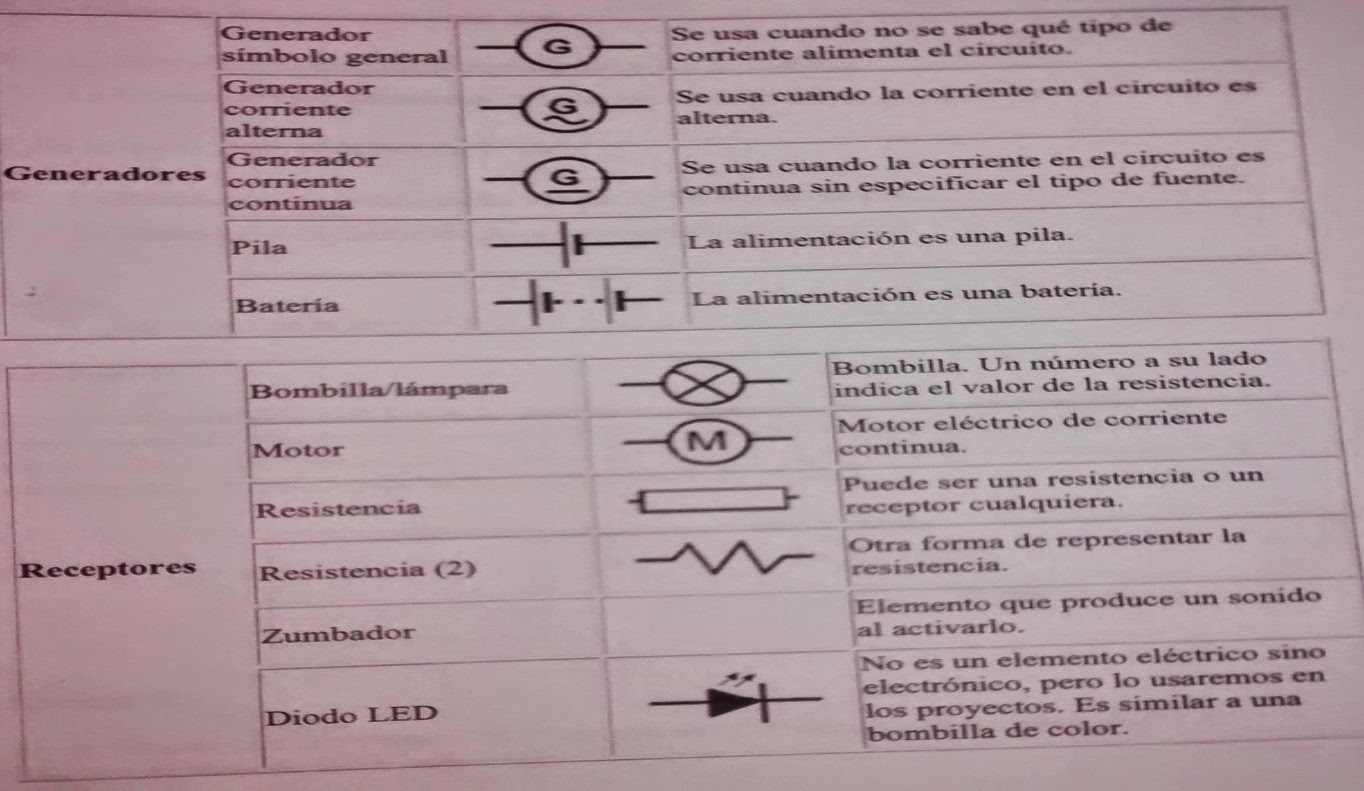

ELEMENTOS DE UN CIRCUITO
Un circuito eléctrico está formado por un conjunto de elementos conectados entre sí por los que puede circular corriente eléctrica. Y esos elementos son:
-generador: son los elementos que proveen al circuito de la necesaria diferencia de cargas entre sus dos polos son los siguientes: las pilas y las baterías y fuentes de alimentación.
 |
| La Toma Corriente es también considerada como fuente de alimentación |
 |
| Las baterías y pilas son la fuente de alimentación en los circuitos de Electrónica |
-receptor: son los elementos encargados de convertir energía eléctrica en otro tipo de energía útil de manera directa, como lumínica, la mecánica (movimiento),calorífica. Son las lámparas o bombillas, las resistencias eléctricas y los motores.
-conductor: conocido como cables nos sirven para conectar todos los demás elementos que forman el circuito. Los conductores están fabricados con comerciales que conducen bien la electricidad (-metales como cobre y aluminio, recubiertos de materiales aislantes normalmente plásticos
 |
| Conductores (Alambre,Cable) |
 |
| El Alambre es el conductor más utilizado en residencias |
-interruptor o elementos de maniobra: son elementos básicos de cualquier circuito ya que permitirá abrir o cerrar el circuito sin necesidad de separar los hilos conductores del generador. Los elementos de maniobras son conmutadores, pulsadores e interruptores.
 |
 |
| Interruptor Sencillo |
ELABORADO POR: EDUAR STIVEN ZAMORA Y VICTOR HUGO PACHECO
TELURÓMETRO
Es
un instrumento que sirve para medir la resistencia de la Puesta a Tierra en
ohmios y así
poder determinar el estado en que se encuentra el pozo. Hay
algunos modelos que tienen la
opción de medir la resistividad del terreno, que es un dato fundamental y básico para
seleccionar el tipo de pozo a implementar.
opción de medir la resistividad del terreno, que es un dato fundamental y básico para
seleccionar el tipo de pozo a implementar.
PRINCIPIO
DE FUNCIONAMIENTO
Para
medir la resistencia de una red externa se utiliza un instrumento llamado Telurometro
cuyo principio de funcionamiento se basa en el hincado de 4 jabalinas a saber:
las 2 extremas para la circulación de una corriente y las 2 centrales para la medición
de tensión, de manera que el instrumento directamente indique el valor
de resistencia, es decir el cociente entre tensión y corriente.

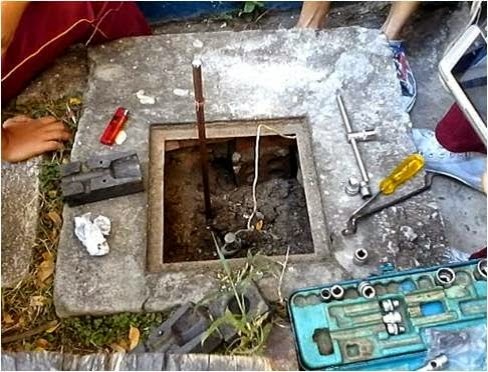

SISTEMA DE
PUESTA A TIERRA
sistema de puesta a tierra consiste en la conexión de equipos eléctricos y
electrónicos a tierra, para evitar que se dañen nuestros equipos en caso de una
corriente transitoria peligrosa.
FACTORES QUE INFLUYEN EN LA
RESISTIVIDAD DE LOS SUELOS
TIPOS DE SUELOS
Porosidad: Inclusiones esféricas vacías o llenas de humedad/aire.
Humedad: Existencia de agua en los poros.
Temperatura: condiciones naturales extremas
que influyen en la resistividad
NORMATIVIDAD
Según
recomendaciones C.N.E (código nacional de la electricidad-)
La
resistencia de Puesta a Tierra debe ser máximo, 25 ohmios para instalaciones
eléctricas.
Como
máximo, 1 ohmios para centros médicos.
Como
máximo 5 ohmios para Centros de Cómputo.
Una
forma de mejorar la conductividad del
terreno es engrandando el orificio pero
no tanto los resultados serán casi los mismos y el costo será mucho mayor, lo
cual no se justifica
EL
TRATAMIENTO QUÍMICO ELECTROLÍTICO DEL TERRENO.
El tratamiento químico del suelo
surge como un medio de mejorar y disminuir la resistencia eléctrica sin
necesidad de utilizar gran cantidad de electrodos.
PARTES QUE COMPRENDEN UN SISTEMA DE
PUESTA A TIERRA
Un
sistema de puesta a tierra esta
comprendido por las 3 partes mas importantes para proteger los aparatos electronicos.
Circuitos
de conductores de unión
Electrodo
o toma a tierra
Tierra
propiamente dicha
CIRCUITOS DE CONDUCTORES DE UNIÓN
Los conductores de los circuitos de puesta a tierra han de ser de sección apropiada a la intensidad que a de recorrerlos, de
forma que no se produzcan inadmisibles calentamientos. Como mínimo esta
reglamentado:
Hilo
o cable de cobre estaño ……………………… 35mm2
Hierro
galvanizado ……………………………………100mm2
ELECTRODO O TOMA A TIERRA
Los
electrodos son elementos metálicos que permanecen en contacto directo con el
terreno.
Los
electrodos estarán construidos con materiales inalterables a la humedad y a la
acción química del terreno.
Por ello, se suelen usan materiales tales como el
cobre, el acero galvanizado y el hierro zincado.
TIERRA
PROPIAMENTE DICHA
Básicamente se necesita tener una buen terreno para instalar un sistema de puesta a tierra, y así tener una buena precaución para los aparatos electrónicos, no olvidemos que el tratamiento químico que debemos cada mes arrojarlo, para que el terreno tenga una buena resistencias y no tener corriente peligrosa.
TEMPERATURA
DEL COLOR
Generalmente no es perceptible a simple
vista, sino mediante la comparación directa entre dos luces como podría ser la
observación de una hoja de papel normal bajo una luz de tungsteno (lámpara
incandescente) y a otra bajo la de un tubo fluorescente (luz
de día) simultáneamente.
EJEMPLOS
DE TEMPERATURA DE COLOR
•1700
K: Luz de una cerilla
•1850
K: Luz de vela
•2800
K: Luz incandescente o de tungsteno (iluminación doméstica
convencional)
•3200
K: tungsteno (iluminación profesional)
•4000–4500
K: Lámpara de Mercurio
•2700
K hasta los 10000 K: Luz Fluorescente (aproximado)
•5500
K: Luz de día, Flash electrónico (aproximado)
•5780
K: Temperatura de color de la luz del sol pura
•6420
K: Lámpara de Xenón
•9300
K: Pantalla de televisión convencional (CRT)
•28000–30000
K: Relámpago
ILUMINACIÓN GENERAL PARA INTERIOR
•La temperatura de color se usa para la
selección de las lámparas en la iluminación general de uso comercial o
doméstico. Siendo más conveniente lámparas alrededor de los 2800 K cuando se
quiere generar un ambiente confortable y cálido como en habitaciones,
restaurantes, hoteles, etc. Mientras que en tiendas comerciales, donde se
exhibe producto, se busca frecuentemente lámparas alrededor de los 4000 K y
finalmente se dejan las lámparas alrededor de los 5600 K para zonas de trabajo
visual intenso como talleres, cocinas, etc.
CONTACTOR " DE ARRANQUE DE RETENCIÓN"
Realizamos una practica con el ingeniero IVÁN GONZALEZ ¡QUE ES UN CONTACTOR?
CONTACTOR
un componente electromecánico que tiene por objetivo establecer o interrumpir el paso de corriente, ya sea en el circuito de potencia o en el circuito de mando, tan pronto se dé tensión a la bobina (en el caso de ser contactores instantáneos). Un contactor es un dispositivo con capacidad de cortar la corriente eléctrica de un receptor o instalación, con la posibilidad de ser accionado a distancia, que tiene dos posiciones de funcionamiento: una estable o de reposo, cuando no recibe acción alguna por parte del circuito de mando, y otra inestable, cuando actúa dicha acción. Este tipo de funcionamiento se llama de "todo o nada". En los esquemas eléctricos, su simbología se establece con las letras KM seguidas de un número de orden. Realizamos la prueba con dos pulsadores[NORMALMENTE ABIERTO,NORMALMENTE CERRADO] La prueba la realizamos primero con un bombillo.... y luego lo instalamos con las lineas L1,L2, L3. Para luego conectarlos a los motores que se encuentran en el taller de electricidad.. con las LINEAS FASE, Y CON NEUTRO...
REALIZADO: BRYAN STIVEN MUÑOZ CORTES
PRESENTADO POR: JOSE DARIO PALMA
Circuito en serie
Los circuitos en serie son
aquellos circuitos donde la energía eléctrica solamente dispone de un camino,
lo cual hace que no interesen demasiado lo que se encuentra en el medio y los
elementos que la componen no pueden ser independientes.
O sea aquí solamente existe un
único camino desde la fuente de corriente hasta el final del circuito (que es
la misma fuente). Este mecanismo hace que la energía fluya por todo lo largo
del circuito creado de manera tal que no hay ni independencia ni distinción en
los diferentes lugares de este.
Sus características
-
Características generales
En un
circuito de resistencias en serie podemos considerar las siguientes
Propiedades
o características:
La
intensidad de corriente que recorre el circuito es la misma en todos los
Componentes.
La suma
de las caídas de tensión es igual a la tensión aplicada.
(Esta es una de Las
leyes de Kirchoff) Donde
VS es la tensión aplicada y
Vi son las distintas caídas de tensión. Cada
una de las caídas de tensión,
la calculamos con la Ley de Ohm. Donde
Vi es la caída de tensión, I es
la intensidad y Ri es la resistencia Considerada.
La
resistencia equivalente es mayor que la mayor de las resistencias del
circuito.
La
intensidad total del circuito la calculamos con la Ley de Ohm.
LAS FORMULAS
RT=
R1+R2+R3+.
IT=
VT/RT
ET=
IT * RT
CIRCUITO EN PARALELO
El circuito eléctrico en paralelo es
una
conexión donde los puertos de entrada
de
todos los dispositivos (generadores,
resistencias, condensadores, etc.)
conectados
coincidan entre sí, lo mismo que sus
terminales salida.
Siguiendo dos tinacos de agua conectados
en
paralelo tendrán una entrada común que
alimentará simultáneamente a ambos, así
como
una salida común que drenará a ambos a
la vez
Las bombillas de iluminación de una casa
forman
un circuito en paralelo, gastando así
menos
energía
SUS CARACTERÍSTICAS
En un circuito de resistencias en
paralelo podemos considerar las
siguientes propiedades o
características:
A la parte serie del circuito, se le
aplica lo estudiado para los circuitos
series.
A la parte paralelo del circuito, se le
aplica lo estudiado para los
circuitos
en paralelo.
A la resistencia equivalente del
circuito mixto la llamamos Req.
LAS FORMULAS
RT =
1/1/R1 +
1/1/R2 + 1/1/R3.......
IT =
VT / RT
VT =
IT * RT
CIRCUITO MIXTO
El circuito mixto, como su nombre lo
indica combina el circuito Simple y el
paralelo teniendo de esta forma
un
circuito más complejo pero más
eficiente en la práctica.
Una buena forma de resolver este
tipo
de Circuito es buscar el más pequeño y
resolver desde allí hacia afuera.
Superposición de corrientes
Si en un circuito existen varias , la
determinación de la intensidades de
corriente y de los voltajes se puede
establecer suprimiendo sucesivamente
todas las fuentes menos una y
calculando los elementos del circuito.
SUS CARACTERISTICAS
En este circuito podemos ver que la
resistencia R1 esta colocada en
serie. En tanto R2 y R3 están
colocadas en paralelo.
Como vemos las flechas nos indica
el paso de la corriente dentro de
cada resistencia.
El objetivo como explicamos es
reducir a una única resistencia
En este paso vemos que ya hemos
desarrollado el circuito en
paralelo R2 y R3 y lo hemos
reducido a una sola resistencia
R2,3 (R2,3 indica la suma de las
resistencias).
a vemos el circuito solo con dos
resistencias R1 y R2,3. Hemos
utilizado nuestra formula
conocida de resistencia
equivalente para obtener un sola
resistencia.
LAS FORMULAS
W=PT=VIT
P=
V/I
IMÁGENES DE LOS CIRCUITOS
ELECTRICOS
Videos
sobre los circuitos eléctricos
REALIZADO POR: LEIDY SIERRA
SOLORZA
CORRIENTE CONTINUA
Es
aquella
corriente en donde los
electrones circulan en la misma
cantidad y
sentido, es decir, que
fluye en una misma dirección. Su
polaridad es invariable
y hace que
fluya una corriente de amplitud
relativamente constante a través de
una carga. A este tipo de corriente
se le conoce como corriente
continua (cc) o
corriente directa
(cd), y es generada por una pila o
batería.
Corriente alterna
•La corriente alterna es aquella que
circula durante un tiempo en un sentido y después en sentido opuesto,
volviéndose a repetir el mismo proceso en forma constante. Su polaridad se
invierte periódicamente, haciendo que la corriente fluya alternativamente en
una dirección y luego en la otra. Se conoce en castellano por la abreviación CA

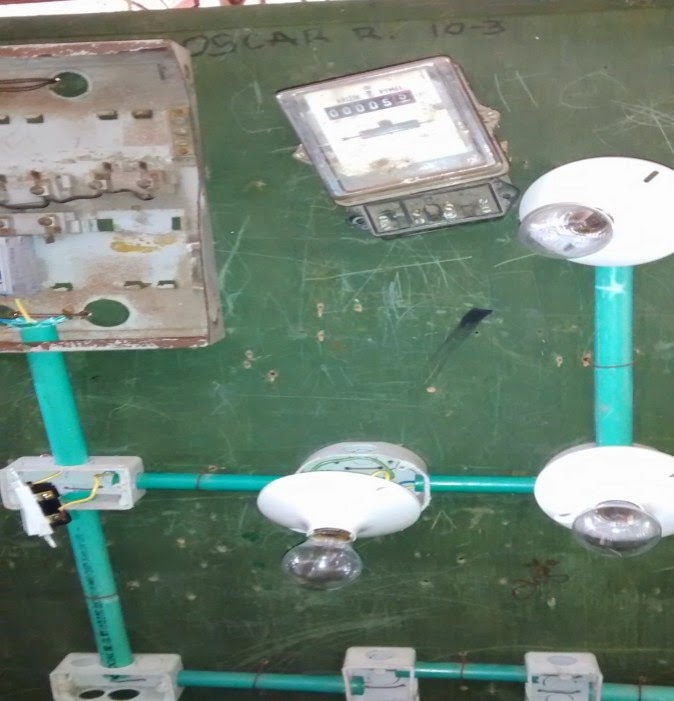

Circuito serie
•
un circuito en serie es una configuración de conexión en que los bordes o
terminales de los dispositivos
(generadores, resistencias, condensadores, interruptores) se conectan
secuencialmente a la salida.
•Procedimiento:
para realizar este circuito se debe tener los sgts materiales y herramientas :
alicates, corta frio, destornillador de pala y uno de estrella, alambre de
cobre, plafones, interruptores , bombillos, y una extensión de conexión. Con
esto procedemos a realizarlo cortamos el cable con el corta frio después
procedemos hacer los empalmes con ayuda del alicate luego unimos el alambre con
el interruptor con ayuda del destornillador para apretar los tornillos después
unimos con los plafones después los comprobamos con un bombilla y la extensión
de conexión que nos quede bien.
Circuito paralelo
•El
circuito paralelo es una conexión
donde los puertos de entrada de todos
los
dispositivos (generadores, entre
otros) se conectan entre si y lo mismo
en sus
terminales.
•Procedimiento:
para realizar el circuito
paralelo se necesita las sgts materiales
y
herramientas: alicates, corta frio,
destornillador de pala y uno de
estrella,
alambre de cobre, plafones,
interruptores , bombillos, y una
extensión de
conexión. Luego
procedemos a realizarlo cortamos un
pedazo de alambre con el
alicates
después cogemos un destornillador y
aflojamos los tornillos de los
interruptores para meter el alambre y
hacer la conexión luego hacemos los
empalmes entonces cogemos
bombillas y lo probamos con el cable
de conexión para
ver si nos quedo
bien.
REALIZADO POR: JULY AGUDELO
Motores universales y trifásicos
Los motores universales se
caracterizan por una corriente
alterna y continua ya que ´pose
en un máxima potencia y una
características básicas que son ;
Bobinas
ejemplos_:
- LICUADORA
- LAVADORA
- TALADORA
Motores
eléctricos:
•
un motor eléctrico es una
maquina que se puede
convertir
una energía eléctrica en una
energía mecánica los motores se clasifican en
•Corriente
alterna
•Corriente
continua : los que se
encuentra los
juguetes y los que no contiene alto voltaje
Conexiones
de un motor trifásico
•los motores trifásicos son los que se
presenta con una conexiones
de seis bornes
y las que facilitan en una conexión como (
conexión de un triangulo
•
las conexiones de estrella o
triangulo son cuando se emplean en el arranque de un
motor por ejemplo en un motor trifásico en que se pueden emplear una rotación
de alta velocidad
•
la conexión a estrella son cuando se emplean para motores que trabajan a baja potencia
• característica
• se generan un punto muerto en que se pierde una línea fase
• trabaja con una
potencia de 110v y
• conexión a triangulo con una potencia de 330v a 550v
PUESTO A TIERRA
•Electrodos
de canastillos.
•Clase de puesto a tierra
Formados por un enrollado de
alambre de cobre sección
mínima número 8 AWG (8,37
mm2). Con una superficie
equivalente a la de los electrodos de placa.
Electrodos de barras.
Formados por tuberías de acero galvanizados de una
pulgada de diámetro y un largo mínimo de 2.5 m; o
tuberías de cobre 5/8 e igual largo.
SOLDADURA EXOTÉRMICA
La soldadura exotérmica tiene gran variedad de usos Y
aplicaciones tanto en el área eléctrica así como en
otras
actividades. En el área eléctrica su principal
aplicación
esta en la interconexión de conductores y se
circunscribe
Realizado por: maria alejandra villegas
Motores eléctrico
una maquina eléctrica que
convierte
energía mecánica
los motores se clasifican en
: motores universales en
corriente
continua y corriente alterna
motores
de corriente continua
los motores de corriente continua son los que se encuentro en los juguetes ya
que contiene alto
voltaje partes de un motor eléctrico
la
carcasa, la base interna,bobinas,balineras,bobinado
motores trifasico
•Partes de un motor trifásicos
Pueden tener un motor
bobinado y no
bobinado
Carcaza, tapas
,estator, eje,
rodamiento, bobinados
Trabaja con un
voltaje de 330 w
adelante normalmente
Trabaja con una
función como
operadores eléctricos
Los motores
trifásicos se constituyen
desde la potencia
De un centésimo de
parte caballo de
fuerza.
realizado por: andrea del pilar
peñuela
Reglamento
retilap
luminotecnia
Manual
de sistema de
puesta a tierra
Retilap
es el
reglamento técnico de iluminación y
alumbrado publico retilap (
resolución No
180540 de marzo 30 del 2010) empezó a regir
a partir de abril 1
de 2010.
Objeto:
niveles
y calidad de la energía lumínica
ahorro
de energía
protección
al consumidor
preservación
del medio ambiente
ALCANCE
Construcciones nuevas ampliadas o
remodeladas después de las vigencias del
reglamento.
Los productos deben mostrar su
conformidad en el retilap
mediante el
certificado de producto
en el caso de personas aplica para
diseñadores, constructores los
instaladores y los encargados del
mantenimiento
de las instalaciones de
iluminación así, como para los fabricantes
comercializadores y distribuidores de los
productos de iluminación.
Fuentes luminosas
A partir del 1 de enero de 2013 las
lámparas fluorescentes compactas y
fluorescentes tubo Lares no
podrán tener
contenidos de mercurio
superiores a los
contemplados en
la tabla 305.
Cálculo
del flujo
luminoso total
necesario
Donde:
Em =
nivel de iluminación medio
(en LUX)
Φ T =
flujo luminoso que un
determinado local o zona
necesita (en LÚMENES)
S =
superficie a iluminar (en m2).
Este
flujo luminoso se ve
afectado por unos coeficientes de
utilización (CU) y de
mantenimiento (Cm), que se
definen a continuación:
Cu =
Coeficiente de utilización.
Es la relación entre el flujo
luminoso recibido por
un cuerpo y
el flujo emitido por la fuente
luminosa.
Lo proporciona el
fabricante de la luminaria.
Cm =
Coeficiente de mantenimiento. Es el cociente que indica el grado de
conservación de una luminaria.
Cálculo
del número de
luminarias.
Donde:
NL = número de luminarias
ΦT = flujo luminoso total
necesario en la
zona o local
ΦL = flujo luminoso de una
lámpara (se
toma del
catálogo)
n = número de lámparas que
tiene la
luminaria
No olvides que la finalidad de
este
método es calcular el valor
medio de la iluminancia en un
local iluminado con
alumbrado
general. Encontrarás que es
muy práctico
y fácil de usar, y por
ello se utiliza mucho en la
iluminación de interiores
cuando
la precisión necesaria no es muy
alta como
ocurre en la mayoría
de los casos.
Manual
de sistema de
puesta a tierra
La toma de tierra, también
denominado hilo de
tierra, toma de conexión a
tierra, puesta a
tierra, pozo a
tierra, polo a tierra, conexión a
tierra, conexión de puesta a
tierra, o simplemente tierra,
se emplea
en las
instalaciones eléctricas para
llevar a tierra cualquier
derivación
indebida de la
corriente eléctrica a los
elementos que puedan estar
en contacto
con los usuarios
(carcasas, aislamientos, etc.)
de aparatos de uso normal,
por
un fallo del aislamiento
de los conductores activos,
evitando el paso
de corriente al posible
usuario.
La puesta a tierra es una
unión
de todos los elementos
metálicosque mediante cables
de sección suficiente entre
las partes de una instalación
y un
conjunto de electrodos ,
permite la desviación
de corrientes de
falta o de las
descargas de tipo
atmosférico, y consigue que
no se pueda dar
una
diferencia de potencial
peligrosa en los edificios,
instalaciones y
superficie
próxima al terreno.
Objetivos
del sistema
de puesta a tierra:
Habilitar
la conexión a
tierra en sistemas con
neutro a tierra.
Proporcionar
el punto de
descarga para las
carcasas,armazón
o
instalaciones.
asegurar
que las partes
sin corriente, tales com
armazones
de los
equipos, estén siempre a
potencial de
tierra, a un en
el caso de fallar en el
aislamiento.
Proporcionar
un medio
eficaz de descargar los
alimentadores
o equipos
antes de proceder en ellos
a trabajos
de
mantenimiento.
Tierra de Referencia:
entiende por
tierra de
referencia a la tierra que
se le asigna potencial
Electrodo de Tierra:
entiende por
electrodo de
tierra a un conductor
(cable, barra, tubo, placa,
etc.) enterrado en
contacto directo con la
tierra o
sumergido en agua
que este en contacto con
la tierra.
Mallas de Tierra: Es un
conjunto de
electrodos
unidos
eléctricamente entre sí.
Conexión a Tierra: Es la
conexión
eléctrica entre
una malla o electrodo en
tierra y una parte
exterior.
Las partes
de conexiones a tierra no
aisladas y
enterradas, se
consideran como parte de
la malla de
electrodo.
Poner a Tierra:
Cuando un equipo o
instalación
está conectado eléctricam
ente a una malla
o electrodo a tierra.
Resistividad de un
Terreno. Es la
relación
entre la tensión de la
malla con respecto a
tierra
de referencia y la
corriente que pasa a tierra
a través de
la malla.
Video
de puesta a
tierra y conexión de
un circuito.
PRODUCTO FINAL
REALIZADO POR: CLAUDIA GUERRERO
Normas de seguridad industrial para el taller
de electricidad
de electricidad
Portar
el overol o bata
para proteger el
cuerpo y las prendas de vestir
Mientras
se esta trabajando en un
circuito eléctrico no se permite
sanchas o distracciones que afectan
al usuarioSiempre
se debe utilizar la
herramienta adecuada para el
trabajoEvitar
trabajar en zonas
donde hallan residuos de aceite
Siempre
que se realice un trabajo
eléctrico se debe conocer el tipo de
voltaje que se
va a manejar
Procurar
no trabajar con circuitos
electricos cuando el piso estemojado
Simbología Eléctrica
Partes de un circuito
Un circuito consta de una fuente de
alimentación
, conductores un
dispositivo de control y un operador
luminoso de movimiento.
dispositivo de control y un operador
luminoso de movimiento.
Clases de circuitos
Circuito serie
• circuito
paralelo
• circuito especial
Desarrollo de circuito eléctrico
Circuitos eléctricos
realizado por : angie
tatiana vergara
tatiana vergara
Puesto
a tierra o toma de
tierra
tierra
La
toma de tierra,
también denomin
ado hilo de tierra,
toma de conexión
a tierra,
puesta a
tierra, pozo a
tierra, polo a tierra,
conexión a tierra,
conexión de
puesta a tierra, o
simplemente
tierra, se emplea
en lasinstalaciones
eléctricas para
llevar a tierra
cualquier derivaci
ón indebida de la
corriente
eléctrica
a los elementos
que puedan estar
en contacto con
los usuarios
(carcasas,
aislamientos, etc.)
de aparatos de
uso normal, por
un fallo del
aislamiento de los
conductores
activos, evitando
el paso de
corriente alposible
usuario.
La
puesta a tierra
es una unión de
todos los
elementos
metálicos que
mediante
cables
de sección
suficiente entre
las partes de una
instalación y un
conjunto
de
electrodos,
permite la
desviación de
corrientes de falta
o de las
descargas
de tipo
atmosférico, y
consigue que no
se pueda dar una
diferencia de
potencial
peligrosa
en los edificios,
instalaciones y
superficie próxima
al terreno.
Línea
de alta tensión
En
las líneas de alta tensión
de la red de transporte de
energía eléctrica el hilo
de
tierra se coloca en la parte
superior de las torres de
apoyo de los
conductores y
conectado eléctricamente
a la estructura de éstas,
que, a su vez,
están
dotadas de una toma de
tierra como la descrita
anteriormente. En este
caso el hilo de tierra cubre
una doble función: por una
parte protege a las
personas de una derivación
accidental de los
conductores de alta
tensión, y por
otra, al
encontrarse más alto que
los citados conductores,
actúan como
pararrayos,
protegiendo al conjunto
de
las descargas atmosféricas,
que de esta
forma son
derivadas a tierra causando
el mínimo daño posible a
las
instalaciones eléctricas.
circuito paralelo
•El circuito
eléctrico en
paralelo
es una
conexión donde
los puertos de
entrada de
todos los
dispositivos
(generadores,
resistencias
,condensadores,
etc.)
conectados
coincidan entre
sí,
lo mismo que
sus terminale
s de salida.
•
•Siguiendo un
símil hidráulico,
dos
tinacos de
agua
conectados en
paralelo
tendrán una
entrada común
que alimentará
simultáneamen
te a ambos, así
como una salida
común que
drenará a
ambos a la
vez.
Las bombillas
de iluminación
de una casa
forman un
circuito en
paralelo,
gastando así
menos energía.
•En función de
los dispositivos
conectados en
paralelo, el
valor total o
equivalente se
obtiene con las
siguientes
expresiones
•Para
generadores
realizado
por: Tatiana
valencia
sistema polifásico
•En ingeniería eléctrica
un sistema
polifásico es un sistema
de producción, distribución y consumo de energía eléctrica formado por dos o más
tensiones iguales con diferencia de fase constante, que suministran
energía a las cargas conectadas a las líneas.
•En
un sistema bifásico la diferencia de fase entre las tensiones es de 90°,
mientras que en los trifásicos dicha diferencia o desfase es de 120°.
•Los sistemas
trifásicos son los utilizados en la generación, transmisión y distribución
de la energía eléctrica.
•Históricamente
han existido sistemas de mayor número de fases, v.g., hexafásicos y
dodecafásicos, destinado a alimentar rectificadores de modo de obtener una
tensión continua poco ondulada.
motores universales
•Los
motores universales son motores en serie de potencia fraccional, diseñados
especialmente para usarse en potencia ya sea de corriente continua o de
corriente alterna
•Características: funcionan con
corriente alterna y continua y con platas que trabajan con combustión posee la
mismas partes que cualquier motor en los motores tiene bobinado el motor y
dentro trae el estator esas son las partes normales de un motor trae también
carcasa eje y escudos el ejemplo
mas común que hay son licuadora batidora taladro trabaja con potencias
inferiores a un caballo de fuerza hp.
Por qué se averían los motores: Cuando un motor llega
a un taller especializado para su reparación, debe ser examinado con cuidado en
busca de la posible causa de la falla. No es fácil localizar con precisión tal
causa, pues muchas veces su origen se oculta bajo devanados quemados u otras
averías engañosas. Por ejemplo, los devanados pueden estar muy quemados, pero
un examen detenido puede descubrir un cojinete dañado que ocasionó el
rozamiento del motor contra el devanado del estator
Motores trifásicos
•Es
una máquina eléctrica rotativa, capaz de convertir la energía eléctrica
trifásica suministrada, en energía mecánica. La energía eléctrica trifásica
origina campos magnéticos rotativos en el bobinado del estator (o parte fija
del motor).
•Partes de un motor: carcasa tapas,
estator eje, rodamientos, bobinados, 1 cada fase normalmente los motores
trifásicos funcionan con operadores electrónicos o mecánicos tiene 320 voltios
•Conexión de motores: Los motores
trifásicos se conectan los tres conductores R,S,T. La tensión nominal del motor
en la conexión de servicio tiene que coincidir con la tensión de línea de la
red (tensión servicio) Conexión de servicio de los motores trifásicos y sus
potencias nominales
•Tipos y características
del motor eléctrico trifásico: Si el rotor tiene la misma velocidad de giro que la del
campo magnético rotativo, se dice que el motor es síncrono. Si por el
contrario, el rotor tiene una velocidad de giro mayor o menor que dicho campo
magnético rotativo, el motor es asíncrono de inducción Los motores eléctricos
trifásicos están conformados por dos grandes grupos:
•1. Motores
Síncronos
•2. Motores
Asíncronos
imágenes polifásicos
.jpg)
Imágenes motores
universales
Imágenes de motores
trifásicos
trifásicos
Herramientas del
taller de
electricidad
alicates
destornillador de pala y
destornillador de estrella
pinza punta redonda
.jpg)
taladro
escalera de electricidad
martillo
bisturí
Planos
de circuitos
circuito en serie
circuito paralelo
circuito
conmutable
circuito mixto
REALIZADO: MIGUEL ANGEL
ROJAS TRUJILLO
PRESENTADO PARA:
JOSE DARIO PALMA
CORRIENTE ELÉCTRICA
La corriente eléctrica es un fenómeno físico que consiste en el desplazamiento continuo y ordenado de electrones atreves de un conductor. Este se produce cuando dos elementos, entre los que hay diferencias de carga eléctrica, se pone en contacto .
TIPOS DE CORRIENTE
La corriente eléctrica consiste en el movimiento continuo de electrones desde un polo con mayor carga negativa que otro. Pero, dependiendo de como se produzca este movimiento, la corriente puede ser de dos tipos:
-Corriente continua.
Corriente alterna
corriente alterna
corriente continua
CIRCUITOS EN SERIE
En un circuito en serie los receptores están instalados uno a continuación de otro en la línea eléctrica, de tal forma que la corriente que atraviesa el primero de ellos será la misma que la atraviesa el ultimo. Para instalar un nuevo elemento en serie en un circuito tendremos que cortar el cable y cada uno de los terminales generados conectarlos al receptor.
CIRCUITO EN PARALELO
En el circuito paralelo cada receptor conectado a la fuente de alimentación lo esta de forma independiente al resto; cada uno tiene su propia línea aunque haya parte de esa línea que sea común a todos. Para conectar un nuevo receptor en paralelo, añadiremos una nueva línea conectada a los terminales de las líneas que ya hay en el circuito.
ELABORADO POR:
valeria echeverry hincapié
valeria echeverry hincapié
ni me importa ni mi nombre ni mi suerte
ResponderEliminar
